Sistem pengapian

PLATINA Vs CDI

    Artikel ini memuat tentang cara kerja pengapian mesin mobil (ignition) pada umumnya, baik dengan menggunakan platina maupun dengan menggunakan CDI.

ketika kunci kontaak ke posisi "ON" yang terjadi adalah seperti gambar diatas, yaitu koil mendapat kan aliran " setrum"dari accu yang bermuatan +, kemudian platina (POINTS) dalam posisi terbuka. yang artinya Ujung dari koil yang lain berada dalam posisi  nol.

Ketika kita memulai Starter kita atau ketika mobil kita sudah hidup inilah yang terjadi  :

Platina kita akan mengalami siklus buka tutup.Nah oleh karena siklus buka tutup inilah koil kita menjadi "AKTIF" dan melompatkan "setrum" yang cukup besar ke Busi.

APA ARTINYA KOIL kita AKTIF ????

Penjelasan secara mudahnya demikian : Pada dasarnya alat electronic yang ada di mobil kita membutuhkan setrum muatan Positif + dan negatif - dari aki kita agar dapat aktif. demikian pula dengan koil kita. dia membutuhkan muatan + dan -. ketika kunci kontak dalam posisi "On" terminal koil yang bertanda + sudah di aliri setrum sedangkan terminal koil yang bertanda - masih kosong atau nol. Sesaat setelah kita starter maka posisi platina akan menutup sehingga terminal - mendapatkan aliran muatan - . darimana muatan negatif ini muncul? dari body platina itu sendiri yang di lekatkan pada body mobil kita melalui DELCO dan kabel massa. ketika platina pada posisi menutup artinya muatan negatif-  atau yang sering kita sebut massa dalam bahasa awam, tersalurkan melalui kabel platina menuju koil, sehingga koil aktif dan mengahsilkan lompatan "api" ke busi.



Bagaimana koil dapat membuat lompatan api yang besar dengan memanfaatkan sumber yang kecil (12V) ?????

Dengan memanfaatkan Hukum Faraday ==> yang secara sederhana dapat dijelaskan sebagai berikut :

Apabila sebuah magnet kita gerakan diantara kumparan atau gulungan kawat maka seiring dengan pergerakan magnet itu (sebenarnya medan magnet) maka akan dihasilkan listrik pada kumparan tersebut, dan sebaliknya apabila kumparan kawat pada inti besi kita berikan aliran listrik maka kumparan tersebut akan menghasilkan medan magnet.

Dengan kata lain Perubahan medan magnet pada Kumparan akan menghasilkan aliran listri pada kumparan tersebut!!!!

koil mobil pada umumnya terdiri dari dua kumparan yaitu kumparan primer (dengan jumlah lilitan sedikit) dan juga kumparan sekunder (dengan jumlah lilitan 100X lipat gulungan Primer).

seperti kita melilitkan seutas benang pada gulungan maka hasilnya pasti akan ada dua ujung yang dapat kita temui nah pada gulungan Primer kedua ujung inilah yang akan muncul kepermukaan koil menjadi terminal + dan - pada kepala koil

Maka seperti yang kita bahas sebelumnya ketika koil aktif artinya terminal + mendapat muatan + dan terminal - mendapat muatan - maka kumparan primer ini akan menimbulkan medan magnet yang akan mempengaruhi kumparan sekunder yang posisinya berada didalam kumparan primer. Syarat agar kumparan kedua dapat melompatkan lisrtik maka sesuai hukum faraday harus ada perubahan medan magnet. perubahan medan magnet ini terjadi seiring dengan buka tutupnya Platina/Points.

Dengan jumlah lilitan yang 100 kali lebih banyak dari pada kumparan primer maka tegangan yang dihasilkan secara mudahnya adalah 100X lipat pula. nah tegangan sebesar ini akan mencari sumber massa atau ground atau kutub - terdekat untuk bisa dinetralisir. maka dengan adanya kabel busi dan busi itu sendiri yang salah satu sisinya tertanam pada ground terjadi lah lompatan bunga api yang mampu membakar campuran bahan bakar udara pada ruang bakar mesin.

KONDENSOR

Kita sering di suruh montir2 apabila mengganti platina sekalian ganti kondensornya...betul? apakah fungsi kondensor sebenarnya?

seperti yang kita bahas diatas bahwa setiap terjadi perubahan medan magnet maka akan menghasilkan tegangan pada kumparan, ternyata selain menghasilkan tegangan pada kumparan sekunder yg diteruskan ke busi, medan magnet yang terjadi pada koil juga menghasilkan tegangan pada kumparan primer itu sendiri. Yaitu sebesar +300V, tegangan sebesar ini terjadi ketika posisi Platina/poits terbuka, apabila tegangan ini tidak di netralisasikan atau digrounded maka akan terjadi lompatan bungan api pada platina kita untuk memaksakan tegangan tersebut untuk ke ground.Apabila ini terjadi maka dalam hitungan menit maka platina kita akan hangus dan habis terbakar.

Disinilah Kondensor mengambil peranan, ketika platina posisi terbuka kondensor menampung sementara tegangan tersebut, kemudian ketika platina menutup lagi tegangan tersebut akan dinetralisir atau di grounded lagi.

BALLAST RESISTOR

Balast resistor atau yang dalam bahasa awamnya wheatstone atau restan dan lain2 yaitu berbentuk resistor besar yang terbungkus batu keramik putih terletak diatas resistor. fungsi dari ballast resistor ini adalah penurun tegangan yang masuk ke koil pada saat kendaraan sudah pada kondisi nyala dan berjalan sehingga input ke koil tidak mencapai 12V. hal ini berguna agar koil kita tidak cepat panas dan juga platina tidak cepat gosong. Namun ballast resistor ini tidak digunakan pada saat start pertama. untuk start pertama dibutuhkan api koil yang cukup besar agar dapat membakar campuran bahan bakar dan udara yang masih dingin dan juga pelumasan mesin yang belum sempurna. jadi pada saat starter koil mendapatkan input langsung dari accu sebesar 12V.

untuk jenis jenis koil modern ballast resitor tersebut telah terintegrasi kedalam koil sehingga terletak didalam koil itu. built in internal resistor.

Busi

busi merupakan salah satu komponen utama dalam sistem pengapian, yaitu sebagai komponen ujung yang melakukan pembakaran campuran bahan bakar udara dalam ruang bakar kendaraan, api melompat dari ujung elekroda busi ke ground busi sehingga terjadilah pembakaran. berikut kutipan gambar2 busi yang normal dan tidak normal beserta penyebabnya :

KELEMAHAN SISTEM PENGAPIAN PLATINA

1. KE ausan pada platina, semahal2nya platina akan mengalami keausan
2. terbatasnya input tegangan ke dan output dari koil agar tidak menghanguskan platina
3. Keterbatasan pada rpm tinggi dikarenakan masih mengharapkan kemampuan mekanik pegas
4. keterbatasan akibat embun, kotoran dan getaran

KE untungan sistem pengapian platina

1. Murah
2. Banyak montir pinggir jalan yang ngerti

Sistem CDI

Capasitive Discharge Ignition

Pengertian mudahnya adalah pemanfaatan alat elektronik berupa transistor dan kapasitor untuk menggantikan sistem pengapian tradisional (platina).

Pada prinsipnya CDI memanfaatkan sebuah sensor yang akan aktif apabila di trigger atau di pantik oleh sesusatu, dalam hal ini sensor akan aktif oleh dadu yang ada di tengah delko kita. Salah satu jenis sensor yang sering digunakan adalah sensor Hall.

Sensor hall memanfaatkan efek hall yaitu lapisan tipis semikonduktor yang diberi arus listrik (vs) akan menghasilkan beda potensial (vout) akibat terjadi perubahan medan magnet secara tegak lurus.

beda potensial yang dihasilkan besarnya adallah Vout= I X B

Contoh gambar diatas sebuah magnet diletakan didepan sensor hall, apabila benda besi diletakan tegak lurus pada magnet tersebut maka medan magnet didepan sensor hall akan berubah, perubahan ini akan menghasilkan beda potensial pada pin Vout, maka lampu LED akan menyala.

Yang terjadi pada delco mobil secara sederhananya adalah seperti gambar dibawah ini   :

Nah Vout dari IC Hall ini akan di Perbesar/amplify dengan rangkaian OP amp. atau sejenisnya untuk dapat digunakan sebagai arus Trigger pada kutub - dari koil. Sehingga setiap arus Vout di keluarkan dari IC hall dapat mengaktifkan koil.

Keuntungan Pengapian Dengan sistem CDI

1. Karena tidak ada kontak, maka tidak ada yang akan aus untuk sistem pengapian ini (timeless, wearless, )
2. karena bukan menggunakan sistem kontak maka tidak akan terpengaruh pada kotoran, embun pagi, dan juga getaran.(pagi2 lebih mudah untuk starter)
3. Dapat menggunakan koil racing dengan nilai hambatan yang rendah yang tidak dapat digunakan pada sistem pengapian platina. jika koil racing digunakan pada platina maka dengan cepat akan menghanguskan platina anda....
4. Tidak ada lagi setel menyetel platina atau adjustment karena tanpa kontak sehingga jika settingan awal sudah ok maka sistem cdi akan bertahan dalam waktu yang cukup lama. sehingga tidak ada lagi tune up rutin selain penggantian busi.
5. CDI : Pengapian lebih biru karena memiliki rangkaian op Amp yang menjamin supply arus ke koil maksimal
6. CDI : Lebih hijau...karena tidak membutuhkan penggantian yang menimbulkan sampah bekas platina dan kondensor

Contoh pemasangan CDI :



Kerkurangan sistem pengapian CDI

1. Rada mahal dikit( tapi kan invest untuk jangka panjang)
2. Belum banyak montir pinggir jalan yang mengerti sistem ini sehingga munculah alkisah penggunaan cdi ngeri kalo mogok tiba2 gimana?????( gimana mobil2 baru sekarang? udah pada cdi semua bro.....)

FAKTA

Sistem EFI

SISTEM EFI

Sesuai dengan namanya, pada dasarnya sistem EFI (Electronic Fuel Injection) mengatur, mengontrol dan mengawasi jumlah bensin yang harus masuk ke dalam silinder dengan cara mengatur waktu dan frekuensi penginjeksian bensin (injection duration and frequency). Generasi lebih baru EFI dikenal dangan sebutan Engine Management System (EMS), selain mengontrol sistem bahan bakar sekaligus juga mengatur sistem pengapian (ignition duration, timing, and frequency).

Mesin EFI, sebagaimana diaplikasikan pada produk merek Astra Group, memiliki beberapa kegunaan. Bahan bakar lebih hemat karena bensin terpakai sesuai dengan jumlah kebutuhan ideal mesin, akselerasi lebih responsif, dan pembakaran mesin berlangsung optimal pada semua kondisi kerja mesin. Dilengkapi pula fault code indicator (gambar mesin di dasbor), yang akan menyala ketika ada kerusakan pada komponen EFI, sehingga kerusakan segera diketahui dan di perbaiki. Kemudian juga pembakaran lebih bersih, mesin lebih bertenaga, lebih awet dan emisi gas buang lebih rendah. Meski mesin EFI memiliki keunggulan, bukan berarti tidak menurun performanya.

Untuk mempertahankan performa mesin EFI, lakukanlah penggantian pelumas mesin secara teratur. Keterlambatan bisa merusakkan mesin, sehingga kinerja mesin akan menurun meskipun sistem EFI bekerja normal. Lakukan pemeriksaan filter/saringan udara, bersihkan sesering mungkin dan ganti bila perlu. Periksa filter bahan bakar, ikuti buku petunjuk atau setidaknya setiap 10.000 km, lakukan tes aliran bahan bakar, bila kurang dari standar sebaiknya diganti. Periksa secara seksama semua jaringan listrik (kabel dan konektornya), pastikan semuanya baik dan bersih, ganti bila sudah mulai kotor/berkarat. Penggantian busi sebaiknya diganti setiap 10.000-15.000 km atau ikuti buku petunjuk. Busi yang tidak baik menyebabkan pembakaran tidak sempurna. Siapkan selalu relay dan sekering cadangan untuk fuel pump dan extra-fan di dalam kendaraan. Gunakan bensin dengan oktan yang sesuai dengan kebutuhan mesin, sabaiknya gunakan bensin premix atau super TT (oktan cukup).
Sedikitnya ada 3 faktor dominan yang mempengaruhi kinerja mesin EFI. Campuran bensin dan udara yang tepat sesuai dengan kondisi kerja mesin. Hal ini sebagian

MESIN EFI

Berbagai macam cara dan usaha yang dilakukan untuk mengurangi kadar gas buang beracun yang dihasilkan oleh mesin-mesin kendaraan bermotor seperti penggunaan BBM bebas timbal, penggunaan katalis pada saluran gas buang, dll.

Sebagaimana mesin 2 langkah yang harus digantikan oleh mesin 4 langkah, sistem karburasi manual akhirnya juga akan digantikan oleh sistem karburasi digital.

Sistem injeksi bahan bakar elektronik (karburasi digital) sudah mulai diterapkan pada mesin sepedamotor, perlahan tapi pasti akan menggantikan sistem yang sudah lama bertahan yaitu karburator (karburasi manual).

Karena mesin sepedamotor merupakan kombinasi reaksi kimia dan fisika untuk menghasilkan tenaga, maka kita kembali ke teori dasar kimia bahwa reaksi pembakaran BBM dengan O2 yang sempurna adalah:

14,7:1 = 14,7 bagian O2 (oksigen) berbanding 1 bagian BBM

Teori perbandingan berdasarkan berat jenis unsur, pada prakteknya perbandingan diatas (AFR – Air Fuel Ratio) diubah untuk menghasilkan tenaga yang lebih besar atau konsumsi BBM yang ekonomis.

Karburator juga mempunyai tujuan yang sama yaitu mencapai kondisi perbandingan sesuai teori kimia diatas namun dilakukan secara manual. Karburator cenderung diatur untuk kondisi rata-rata dimana sepedamotor digunakan sehingga hasilnya cenderung kearah campuran BBM yang lebih banyak dari kebutuhan mesin sesungguhnya.

Untuk EFI karena diatur secara digital maka setiap ada perubahan kondisi penggunaan sepedamotor ECU akan mengatur supaya kondisi AFR ideal tetap dapat dicapai.

Contohnya: Pada sistem Karburator ada perbedaan tenaga jika sepedamotor digunakan siang hari dibandingkan malam hari, hal ini karena kepadatan oksigen pada volume yang sama berbeda, singkatnya jumlah O2 berubah pasokkan BBM tetap (ukuran jet tidak berubah).

Hal ini tidak terjadi pada sistem EFI karena adanya sensor suhu udara (Inlet Air Temperature) maka saat kondisi kepadatan O2 berubah, pasokkan BBM pun disesuaikan (waktu buka injector ditambah atau dikurangi). Jadi sepedamotor yang menggunakan EFI digunakan siang atau malam tetap optimum alias tenaga tetap sama.

Perbedaan utama Karburator dibandingkan EFI adalah:

Karburator EFI

BBM dihisap oleh mesin BBM diinjeksikan/disemprotkan ke dalam mesin

Pengapian Terpisah Sistem Pengapian menyatu

Komponen-komponen dasar EFI

Setiap jenis atau model sepedamotor mempunyai desain masing-masing namun secara garis besar terdapat komponen-komponen berikut.

ECU – Electrical Control Unit

Pusat pengolah data kondisi penggunaan mesin, mendapat masukkan/input dari sensor-sensor mengolahnya kemudian memberi keluaran/output untuk saat dan jumlah injeksi, saat pengapian.

Fuel Pump

Menghasilkan tekanan BBM yang siap diinjeksikan.

Pressure Regulator

Mengatur kondisi tekanan BBM selalu tetap (55~60psi).

Temperature Sensor

Memberi masukan ke ECU kondisi suhu mesin, kondisi mesin dingin membutuhkan BBM lebih banyak.

Inlet Air Temperature Sensor

Memberi masukan ke ECU kondisi suhu udara yang akan masuk ke mesin, udara dingin O2 lebih padat, membutuhkan BBM lebih banyak.

Inlet Air Pressure Sensor

Memberi masukan ke ECU kondisi tekanan udara yang akan masuk ke mesin, udara bertekanan (pada tipe sepedamotor ini hulu saluran masuk ada diantara dua lampu depan) O2 lebih padat, membutuhkan BBM lebih banyak.

Atmospheric Pressure Sensor memberi masukan ke ECU kondisi tekanan udara lingkungan sekitar sepedamotor, pada dataran rendah (pantai) O2 lebih padat, membutuhkan BBM lebih banyak.

Crankshaft Sensor

Memberi masukan ke ECU posisi dan kecepatan putaran mesin, putaran tinggi membutuhkan buka INJECTOR yang lebih cepat.

Camshaft Sensor

Memberi masukan ke ECU posisi langkah mesin, hanya langkah hisap yang membutuhkan buka INJECTOR.

Throttle Sensor

Memberi masukan ke ECU posisi dan besarnya bukaan aliran udara, bukaan besar membutuhkan buka INJECTOR yang lebih lama.

Fuel Injector / Injector

Gerbang akhir dari BBM yang bertekanan, fungsi utama menyemprotkan BBM ke dalam mesin, membuka dan menutup berdasarkan perintah dari ECU.

Speed Sensor

Memberi masukan ke ECU kondisi kecepatan sepedamotor, memainkan gas di lampu merah dibanding kecepatan 90km/jam, buka INJECTOR berbeda.

Vehicle-down Sensor

Memberi masukan ke ECU kondisi sepedamotor, jika motor terjatuh dengan kondisi mesin hidup maka ECU akan menghentikan kerja FUEL PUMP, IGNITION, INJECTOR, untuk keamanan dan keselamatan.

Electronic Fuel Injection memang lebih unggul dibanding karburator, karena dapat menyesuaikan takaran BBM sesuai kebutuhan mesin standar.

ECU diprogram untuk kondisi mesin standar sesuai model sepedamotor, di dalam ECU terdapat tabel BBM yang akan dikirim melalui Injector sesuai kondisi mesin standar.

Jika ada perubahan dari kondisi standar misalnya filter udara diganti atau dilepas, walaupun ada pengukur tekanan udara (inlet air pressure sensor) pasokkan BBM hanya berubah sedikit, akhirnya sepedamotor akan berjalan tidak normal karena O2 terlalu banyak (lean mixture).

Tabel ECU standar biasanya tidak dapat dirubah, karena tujuan utama EFI adalah pengurangan kadar emisi gas buang beracun.

Untuk mesin modifikasi memerlukan modifikasi tabel dalam ECU, hal ini dapat dilakukan dengan:

1. Software yang dapat masuk ke dalam memory ECU – hanya dimiliki oleh ATPM atau dealer.
2. Piggyback alat tambahan diluar ECU - bekerja dengan cara memanipulasi sinyal yang dikirim ke Injector untuk membuka lebih lama.
3. Tukar ECU aftermarket yang dapat diprogram tabel memory-nya, sesuai modifikasi, sesuai kondisi sirkuit.

sudah dijelaskan pada edisi sebelumnya. Pada prinsipnya sistem EFI mampu menyediakan campuran dalam jumlah dan perbandingan yang tepat sesuai dengan kondisi kerja mesin. Sebagai indikator campuran tersebut adalah nilai lambda yang terlihat saat dilakukan pengukuran gas buang.

Sistem AC Mobil

AC mobil terdiri dari beberapa bagian yang cara kerjanya saling berhubungan satu dengan yang lainnya, adapun bagian-bagian Ac tersebut adalah sebagai berikut :

1. Compresor

2. Condensor.

3. Filter Dryer.

4. Katup expansi.

5. Evaporator.

1. Compresor.

Compresor adalah jantung dari system peredaran AC mobil dan tugas compresor adalah untuk menjalankan freon ke seluruh bagian AC mobil serta menghisapnya kembali. Pada bagian ini compresor memiliki 2 fungsi yakni memberikan tekanan dan menghisapnya kembali tekanan yang telah diberikan dari saluran tekan.

Jika compresor sudah lemah maka udara yang keluar dari AC akan terasa kurang dingin, dan itu akan dapat dilihat dari alat bantu untuk melihat tekanan pada AC (manometer).

Jika compresor masih baik atau masih layak pakai maka tekanan pada manometer untuk hisap berkisar antara angka 25-35PSi, dan pada bagian tekan berkisar antara angka 200-250PSi. Adapun compresor yang saat ini beredar di pasaran tanah air terdapat 2 merk ternama yaitu Denso (ND), dan Sanden (SD).

2. Condensor

Condensor adalah bagian dari system sirkulasi AC mobil setelah compressor, bagian ini berfungsi untuk mendinginkan freon yang akan dialirkan kedalam evaporator, dan prinsip kerja condensor ini adalah menghisap dingin untuk mengeluarkan panas, maka bagian condensor ini jika disentuh dengan tangan akan teras panas.

Pada bagian condensor ini freon yang tadinya berbentuk uap dan ditekan oleh compresor akan berubah menjadi cair. ini disebabkan karena freon mengalami proses kondensasi atau pendinginan.

3. Filter Dryer

Setelah condensor, freon akan melalui tahap penyaringan sekaligus pengeringan dari uap air, untuk tugas ini alat yang berfungsi adalah filter dryer. Filter dryer ini bagian yang cukup penting dalam system sirkulasi pada AC mobil,

karena alat ini berfungsi menyaring semua kotoran yang ada pada system, oleh karena itu disarankan untuk mengganti filter dryer pada saat kendaraan anda mencapaijaarak tempuh 20.000 km.

Apa yang akan terjadi jika filter dryer tidak diganti pada waktunya?

Jika filter dryer sudah usang dan sudah terlalu banyak menampung kotoran, maka alat ini menjadi tidak berfungsi lagi sehingga seluru sistim sirkulasi akan dipenuhi oleh kotoran, sehingga akan mengakibatkan kerusakan pada compressor. waduh padahal compressor itu kan mahal......tapi jangan khawatir di pasaran ada bengkel AC yang menyediakan Compressor rekondisi/second, tapi anda harus hati-hati jangan mudah percaya pada penawaran bengkel-bengkel yang anda belum ketahui benar reputasinya...kecuali jika bengkel memberikan Garansi!!

4. Katup Expansi

Alat ini berfungsi untuk merubah freon dari bentuk cair menjadi gas, umumnya jarang sekali ditemukan kerusakan pada alat ini, dan apabila terjadi kerusakan sudah dapat dipastikan bahwa ini disebabkan karena Filter Dryer sudah tidak berfungsi lagi alias usang.

Katup expansi pada umumnya memiliki 2 bentuk, yakni kotak/persegi dan satunya menyerupai bentuk siku.

Untuk Expansi yang berbentu kotak/persegi pada umumnya lebih pendek usiapakainya, ini disebabkan pada bentuk ini tidak terdapat sensor sehingga jumlah Freon yang masuk kedalam evaporator tidak terkontrol.

Untuk Expansi yang berbentu siku pada umumnya memiliki usia pakai lebih panjang jika tidak tersumbat kotoran, itu disebabkan karena pada Expansi jenis ini memiliki sensor pada bagian belakang untuk mengatur jumlah banyaknya freon yang akan masuk ke Evaporator, sehingga dapat mencegah terjadinya pembekuan.

5. Evaporator

Evaporator adalah bagian pada Ac mobil yang berfungsi untuk mengeluarkan hawa sejuk ke dalam kabin mobil.

Prinsip kerja evaporator adalah menyerap hawa panas untuk mengeluarkan hawa dingin, atau kebalikan dari fungsi condenser. Jumlah panas yang diserap oleh evaporator harus sama dengan jumlah hawa dingin yang diserap oleg condenser.

Jika tidak terjadi keseimbangan itu maka system AC mobil anda akan terasa kurang maksimal.

Pada umumnya evaporator dibersihkan dalam jangka waktu 1 tahun atau 20.000 km

dan disertai dengan penggantian Filter Dryer.

Apa yang terjadi jika evaporator tidak dibersihkan pada waktunya?

Berikut ini adalah gejala akibat evaporator yang tidak terawat dengan baik :

1. Hembusan angin dari AC ke dalam kabin akan terasa kecil.

2. Tercium bau yang kurang sedap saat pertama kali AC dihidupkan.

3. Terjadi pembekuan pada Evaporator.

4. Selang-selang pada bagian evaporator mengalami keropos.

Sistem pengapian CDI

Sistem pengapian CDI

Capacitor Discharge Ignition (CDI)

merupakan sistem pengapian elektronik yang sangat populer

digunakan pada sepeda motor
saat ini. Sistem pengapian CDI terbukti lebih menguntungkan dan lebih baik
dibanding sistem pengapian konven-sional (menggunakan platina). Dengan

sistem CDI, tegangan pengapian
yang dihasilkan lebih besar (sekitar 40 KV) dan stabil sehingga proses
pembakaran campuran bensin dan udara bisa berpeluang makin sempurna
Dengan demikian, terjadinya endapan karbon pada busi juga bisa dihindari. Selain itu, dengan sistem CDI tidak memerlukan penyetelan seperti penyetelan pada platina. Peran platina telah digantikan oleh oleh thyristor sebagai saklar elektronik dan pulser coil atau “pick-up coil” (koil pulsa generator) yang dipasang dekat flywheel generator atau rotor alternator (kadang-kadang pulser coil menyatu sebagai bagian dari komponen dalam piringan stator, kadang-kadang dipasang secara terpisah).

Secara umum beberapa kelebihan sistem pengapian CDI dibandingkan dengan sistem pengapian konvensional adalah antara lain :

1. Tidak memerlukan penyetelan saat pengapian, karena saat pengapian terjadi secara otomatis
yang diatur secara elektronik.

2. Lebih stabil, karena tidak ada loncatan bunga api seperti yang terjadi pada breaker point (platina) sistem pengapian konvensional.

3. Mesin mudah distart, karena tidak tergantung pada kondisi platina.

4. Unit CDI dikemas dalam kotak plastik yang dicetak sehingga tahan terhadap air dan
goncangan.

5. Pemeliharaan lebih mudah, karena kemungkinan aus pada titik kontak platina tidak ada.

Cara Kerja Sistem Pengapian CDI

Pada saat magnet permanen (dalam flywheel

magnet) berputar, maka akan dihasilkan arus listrik AC dalam bentuk induksi listrik dari source coil seperti terlihat pada gambar disamping. Arus ini akan diterima oleh CDI unit dengan tegangan sebesar 100 sampai 400 volt. Arus tersebut selanjutnya dirubah menjadi arus setengah gelombang (menjadi arus searah) oleh diode, kemudian disimpan dalam kondensor (kapasitor) dalam CDI unit. Kapasitor tersebut tidak akan melepas arus yang disimpan sebelum SCR (thyristor) bekerja. Pada saat terjadinya pengapian, pulsa generator akan menghasilkan arus sinyal. Arus sinyal ini akan disalurkan ke gerbang (gate) SCR. Dengan adanya trigger (pemicu) dari gate tersebut, kemudian SCR akan aktif (on) dan menyalurkan arus listrik dari anoda
(A) ke katoda (K). Dengan berfungsinya SCR tersebut, menyebabkan kapasitor melepaskan arus (discharge) dengan cepat. Kemudian arus mengalir ke kumparan primer (primary coil) koil pengapian untuk menghasilkan tegangan sebesar 100 sampai 400 volt sebagai tegangan induksi sendiri. Akibat induksi diri dari kumparan primer tersebut, kemudian terjadi induksi dalam kumparan sekunder dengan tegangan sebesar 15 KV sampai 20 KV. Tegangan tinggi tersebut
selanjutnya mengalir ke busi dalam bentuk loncatan bunga api yang akan membakar campuran bensin dan udara dalam ruang bakar. Terjadinya tegangan tinggi pada koil pengapian adalah saat koil pulsa dilewati oleh magnet, ini berarti waktu pengapian (Ignition Timing) ditentukan oleh penetapan posisi koil pulsa, sehingga sistem pengapian CDI tidak memerlukan penyetelan
waktu pengapian seperti pada sistem pengapian konvensional. Pemajuan saat pengapian terjadi secara otomatis yaitu saat pengapian dimajukan bersama dengan bertambahnya tegangan koil pulsa akibat kecepatan putaran motor. Selain itu SCR pada sistem pengapian CDI bekerja
lebih cepat dari contact breaker (platina) dan kapasitor melakukan pengosongan arus (discharge) sangat cepat, sehingga kumparan sekunder koil pengapian teriduksi dengan
cepat dan menghasilkan tegangan yang cukup tinggi untuk memercikan bunga api pada busi.

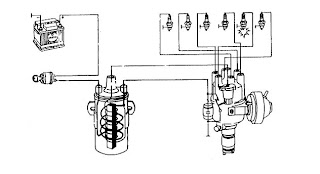

SISTEM PENGAPIAN BATERAI

Sistem pengapian (Ignition system) pada automobil berfungsi untuk menaikkan tegangan baterai menjadi 10 KV atau lebih dengan menggunakan ignition coil di mana tegangan tersebut dibagikan ke tiap busi oleh distributor. Konstruksi sistem pengapian konvensial terdiri atas:
1. Baterai
Baterai menyediakan arus listrik tegangan
rendah (12 V).
2. Ignition coil berfungsi untuk menaikkan tegangan yang diterima dari baterai menjadi tegangan tinggi yang diperlukan untuk pengapian.
3. Distributor terdiri dari atas cam (nok), membuka breaker point (platina) pada sudut crankshaft poros engkol yang tepat untuk masing-masing silinder.
*Breakerpoint (platina)
Memutuskan arus listrik yang mengalir melalui kumparan primer dari ignition coil untuk menghasilkan arus listrik tegangan tinggi pada kumparan sekunder dengan jalan induksi magnetik listrik.
* Capasitor atau kondensor
Menyerap loncatan bunga api yang terjadi antara breaker point pada saat membuka dengan tujuan untuk menaikkan tegangan coil sekunder.
* Centrifugal governor advancer
Memajukan saat pengapian sesuai dengan putaran mesin.
*Vacuum advancer
Memajukan saat pengapian sesuai dengan putaran mesin.
*Rotor
Membagikan arus listrik tegangan tinggi yang dihasilkan oleh ignition coil ke tiap-tiap busi.
*Distributor Cap
Membagikan arus listrik tegangan tinggi dari rotor ke kabel tegangan tinggi dari ignition coil ke busi.
4. Kabel tegangan tinggi(high tension cord)
Mengalirkan arus listrik tegangan tinggi dari ignition coil ke busi.

5. Mengeluarkan arus listrik tegangan tinggi menjadi loncatan bunga melalui elektrodanya.
